Клапан обратный чугунный пружинный фланцевый «VITECH» (Словакия)

Область применения обратных фланцевых клапанов «VITECH»:

питьевая вода, чистая вода, морская вода, воздух и другая не агрессивная среда.
Не применяются: масло, газ

Параметры клапанов обратных «VITECH»
Ду 15-300 , Tmin = -10 ºC , Tmax = +120 ºC ,  pmax = 1,6 MPa


Техническая спецификация
на клапаны пружинные фланцевые «VITECH»:



Фланец STN EN 1092-2
Строительная длина:
STN EN 558-1, серия размеров 1
Отделка поверхности:
внутренняя и внешняя лакировка
плавленым эпоксидным порошком
с толщиной не менее 250 μm.

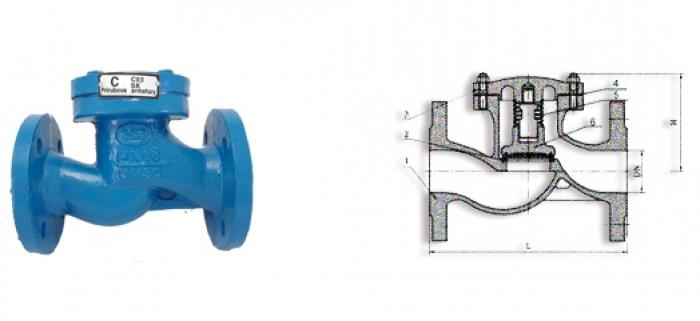

Клапаны обратные фланцевые «VITECH»,
материал исполнения:


1-Корпус – чугун GG 25
2-Седло на корпусе диска латунь
3-Крышка - чугун GG 25
4-Прокладка – EPDM резина
5-Пружина - нержавеющая сталь X20Cr13

6-Диск –сверхпрочный чугун GGG50

Клапан обратный фланцевый «VITECH»  -  арт. 1GH022

Таблица размеров клапанов обратных пружинных «VITECH»

DN
L,мм
H, мм
Размеры фланца
Вес,
кг
Kv-
величина
[м3/час]
D, мм
кол. отв.
Ø отв.,мм
Ø шаг отв.
на фл., мм
15
130
70
95
4
14
65
4
5,9
20
150
70
105
4
14
75
5
7,4
25
160
80
115
4
14
85
6
13
32
180
80
140
4
18
100
7
18
40
200
95
150
4
18
110
10
30
50
230
100
165
4
18
125
12
41
65
290
115
185
4
18
145
17
79
80
310
135
200
8
18
160
28
115
100
350
145
220
8
18
180
39
181
125
400
160
250
8
18
210
58
225
150
480
180
285
8
22
240
68
364
200
600
270
340
12
22
295
130
690
250
730
320
405
12
26
355
210
1010
300
850
350
460
12
26
410
290
1220

Прайс – лист на чугунные фланцевые обратные клапаны «VITECH»







Ду, мм

артикул

Цена / руб. с НДС

50

14562

2`592,00

65

14564

3`389,00

80

14563

5`280,00

100

14560

6`777,00

125



11`142,00

150

14561

12`360,00

200



21`928,00

250



37`478,00

300



50`835,00






Обратный клапан фланцевый «VITECH» - арт. 1GH022
