Клапан обратный межфланцевый плоский (сталь/нержавеющая сталь)

«SATEC sk, a.s.» (Словакия)



Область применения клапанов обратных плоских «SATEC sk, a.s.»: используется для защиты трубопровода от обратного потока рабочей среды - технической горячей и холодной воды, нейтральных сред.

Параметры клапана обратного межфланцевого плоского «SATEC sk, a.s.»:


Ду 40 - 400

Tmax  = -10º  +80º (NBR),
              -10º  +120ºС (EPDM),
              -10º  +150ºС (VITON)

Pmax = 16 bar

Установка: только на горизонтальном трубопроводе,
при этом направляющая - индикатор положения должна находиться в верхней точке.

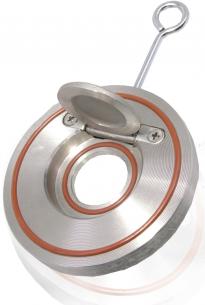

Клапан обратный межфланцевый плоский  – арт.1EG23S


Клапаны обратные плоские «SATEC sk, a.s.» материал исполнения:

Тип А)

корпус – сталь с гальваническим покрытием:
диск     – сталь с гальваническим покрытием
уплотнительное кольцо -  NBR/EPDM
прокладки на корпусе    – NBR/EPDM

Тип В)
корпус – нержавеющая сталь SS316:
диск –     нержавеющая сталь SS316
уплотнительное кольцо -  VITON
прокладки на корпусе    – VITON

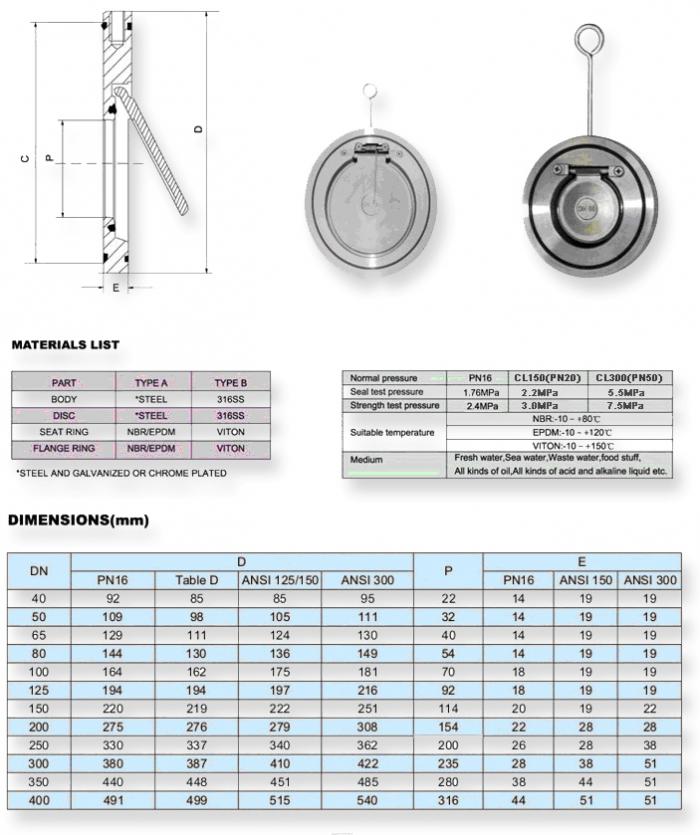

Таблица технических размеров клапанов обратных межфланцевых плоских

«SATEC sk, a.s.» (Словакия). Тип А,В.



ДУ, мм
D, мм
P, мм
 E, мм
40
92
22
14
50
109
32
14
65
129
40
14
80
144
54
14
100
164
70
18
125
194
92
18
150
220
114
20
200
275
154
22
250
330
200
26
300
380
235
28
350
440
280
38
400
491
316
44



Прайс-лист на клапаны обратные межфланцевые плоские

«SATEC sk, a.s.» (Словакия).

Тип А -  корпус сталь с гальваническим покрытием



Ду, мм
артикул
Цена, руб. с НДС
40 14569 330,00
50
14570
514,00
65
14571
642,00
80
14572
728,00
100
14573
1`049,00
125
14574
1`498,00
150
14575
1`819,00
200
14576
3`050,00
250
14577
4`922,00
300
14578
6`153,00
