Клапан обратный межфланцевый «VITECH» (Словакия)

Область применения клапанов обратных «VITECH» :
питьевая вода, морская вода, воздух и другая не агрессивная среда.
Не применяются: масло, газ
Клапаны обратные «VITECH», материал исполнения:
Корпус – чугун GG 25
Диск –сверхпрочный чугун GGG50/нержавеющая сталь SS304
Седло – EPDM резина
Пружина - нержавеющая сталь X20Cr13
Отделка поверхности: внутренняя и внешняя лакировка
плавленым эпоксидным порошком
с толщиной не менее 250 μm.
Параметры клапана обратного межфланцевого «VITECH»:
Ду 40-400
Tmin = -10 ºC
Tmax = +120 ºC
Pmax = 1,6 MPa
Техническая спецификация на клапаны обратные «VITECH»:
Строительная длина:
STN EN 558-1, серия размеров 16

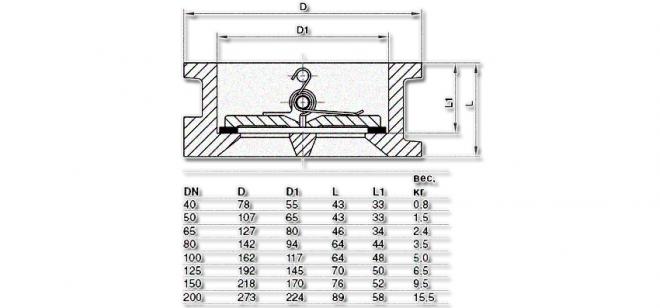

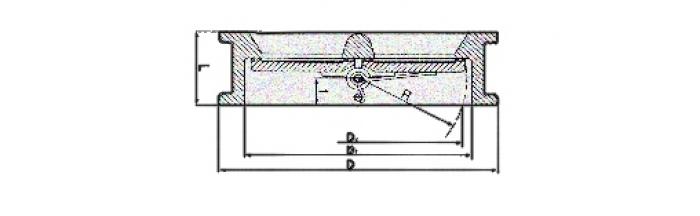

Таблица размеров обратных клапанов «VITECH»

Клапан обратный межфланцевый «VITECH» диск чугун – 1GH23L,
Клапан обратный межфланцевый «VITECH» диск нержавеющая сталь – 1GH23N.


ДУ
40
50
65
80
100
125
150
200
250
300
350
400
L [мм]
43
43
46
64
64
70
76
89
114
114
127
140
D [мм]
94
107
127
142
162
192
218
273
328
378
438
489
D1 [мм]
65
65
80
94
117
145
170
224
265
310
360
410
t [мм]
20
19
20
28
28
30
31
33
50
43
45
52
R [мм]
29
28,8
36,1
43,4
52,8
65,7
78,6
104,4
127
148,3
172,4
197,4
Kv-величина
-
23
35
54
92
140
208
350
575
805
-
-

Примечание.
Рабочее положение горизонтальное.
Прайс – лист на клапаны обратные межфланцевые «VITECH»





Ду,

мм

1GH23L - диск чугун

1GH23N - диск нержавеющая сталь

артикул

Цена / руб. С НДС

артикул

Цена / руб. С НДС

40

14529

691,00

14549

 862,00

50

14530

920,00

14550

1049,00

65

14531

1017,00

14551

1220,00

80

14532

1338,00

14552

1605,00

100

14533

1725,00

14553

2131,00

125

14534

2194,00

14554

2840,00

150

14535

2877,00

14555

3843,00

200

14535

4387,00

14556

6502,00

250

14537

6994,00

14558

11039,00

300

14538

9553,00

14557

14838,00

350



16304,00



25440,00

400



27820,00



43713,00

450









500









600









700











 Клапаны обратные межфланцевые «VITECH». PN 16.   t = 120˚С

Клапан обратный межфланцевый «VITECH» диск чугун – 1GH23L,
Клапан обратный межфланцевый «VITECH» диск нержавеющая сталь – 1GH23N
