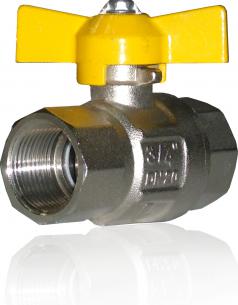

Краны шаровые латунные муфтовые «ITAP» для газа,
серия «LONDON» (Италия)
|
Область применения:газ
(запорное устройство на газопроводе).
Серия «LONDON» арт. ITO66, ITO67
Параметры шаровых кранов "ITAP":
Ду 10 - 100,полный проход.
Тип ручки: стальной рычаг и алюминиевая бабочка
Корпус никелированная латунь
Для газа:Tmin-max -20 ºC, +60 ºC
PNrab = 5 bar

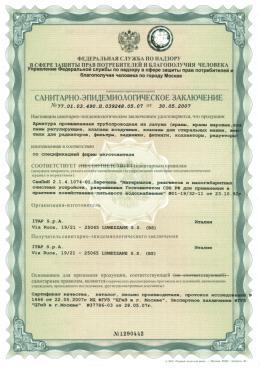

Кран латунный шаровой с полным проходом "ITAP" соответствует требованиям ГОСТа и сертифицирован ГОССТАНДАРТом России.
Для нормального функционирования крана шарового латунного муфтового "ITAP" в течение продолжительного периода времени, необходимо профилактически открывать/закрывать шаровой кран один раз в месяц.
Допустимы только 2 рабочих положения шарового крана: полностью открытое и полностью закрытое. Эксплуатация шарового крана в промежуточном положении ведет к уменьшению срока эксплуатации и даже поломке изделия.
|
|

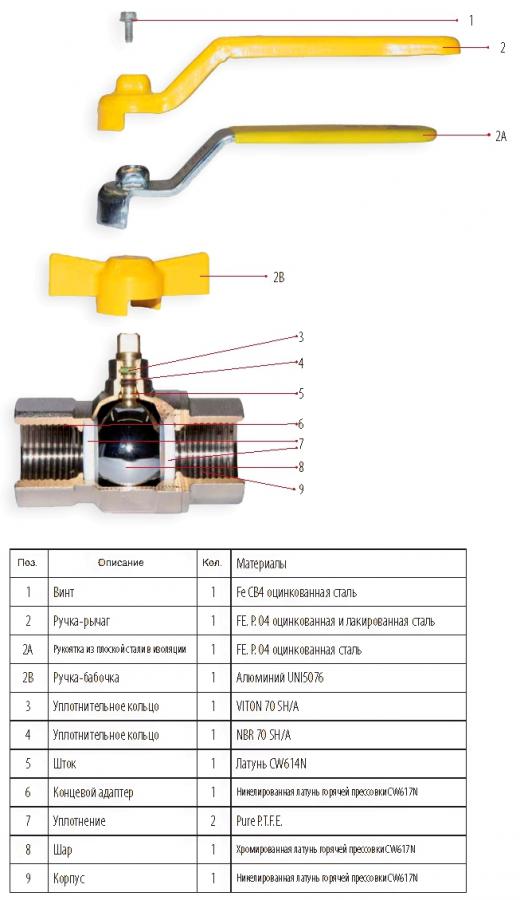

Шаровые краны "ITAP" материал исполнения:
корпус – никелированная латунь CW 617N
шар – хромированная латунь CW 617N
уплотнение шара - P.T.F.E
шток – латунь CW 617N
уплотнительные кольца штока – 1-е NBR,
2-е VITON 70 SH/A
|
Краны шаровые латунные муфтовые "ITAP"
для газа серия «LONDON»
арт. ITO66, ITO67
Исполнение шаровых кранов "ITAP":
резьба FF (внутренняя-внутренняя), резьба MF
(внутренняя - наружная),с накидной гайкой («Американка»)
Резьбы: для газа ISO7/1 Rp
(эквивалентно DIN EN 10226-1 и BS EN 10226-1)
|
|
|
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для газа,серия «LONDON» арт. ITO68, алюминиевая ручка-бабочка, резьба FF (внутренняя-внутренняя)Резьбы: ISO 7/1 Rp (эквивалентно DIN EN 10226-1 и BS EN 10226-1)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
|
А, мм
|
52,4
|
61
|
68
|
85
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
|
С, мм
|
36,5
|
44,3
|
47,3
|
51,3
|
|
D, мм
|
47
|
54
|
62
|
62
|
|
СН, мм
|
21
|
25
|
31
|
38
|
|
PNраб, bar
|
5
|
5
|
5
|
5
|
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для газа,серия «LONDON» арт. ITO69, алюминиевая ручка-бабочка, резьба MF (внутренняя - наружная).Резьбы: ВР, НР – ISO 7/1 Rp(эквивалентно DIN EN 10226-1 и BS EN 10226-1)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
|
А, мм
|
58,9
|
68
|
75,5
|
90,5
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
|
С, мм
|
36,5
|
44,3
|
47,3
|
51,3
|
|
D, мм
|
47
|
54
|
62
|
62
|
|
СН, мм
|
21
|
25
|
31
|
38
|
|
PNраб, bar
|
5
|
5
|
5
|
5
|
|
|
|
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для газа,
серия «LONDON» арт. ITO66, ручка рычаг, резьба FF (внутренняя-внутренняя)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
11/4 “
(32)
|
11/2 “
(40)
|
2”
(50)
|
|
А, мм
|
52,4
|
61
|
68
|
85
|
99,5
|
109
|
130
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
58
|
71
|
85
|
|
С, мм
|
37
|
48,3
|
54,8
|
58,8
|
75
|
90
|
97
|
|
D, мм
|
80
|
88,5
|
113
|
113
|
137,5
|
157,3
|
157,3
|
|
СН, мм
|
21
|
25
|
31
|
38
|
47
|
54
|
66
|
|
PNраб, bar
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
/
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для газа,

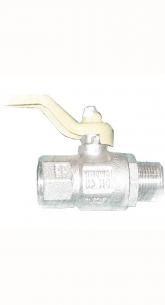

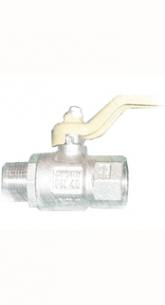

серия «LONDON» арт. ITO67, ручка рычаг, резьба MF (внутренняя - наружная)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
11/4 “
(32)
|
11/2 “
(40)
|
2”
(50)
|
|
А, мм
|
58,9
|
68
|
75,5
|
90,5
|
150
|
115,5
|
136,5
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
58
|
71
|
85
|
|
С, мм
|
37
|
48,3
|
54,8
|
58,8
|
75
|
90
|
97
|
|
D, мм
|
80
|
88,5
|
113
|
113
|
137,5
|
157,3
|
157,3
|
|
СН, мм
|
21
|
25
|
31
|
38
|
47
|
54
|
66
|
|
PNраб, bar
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия) для газа серия «LONDON» арт ITO66 ,ручка рычаг,
резьба FF (внутренняя - внутренняя)
|
DN, мм
|
артикул
|
Цена, руб. с НДС
|
|
15
|
45387
|
-
|
|
20
|
45389
|
-
|
|
25
|
45391
|
-
|
|
32
|
45393
|
-
|
|
40
|
45395
|
-
|
|
50
|
45397
|
-
|
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия) для газа серия «LONDON» арт. ITO67, ручка рычаг, резьба MF (внутренняя - наружная)
|
DN, мм
|
артикул
|
Цена, руб. с НДС
|
|
15
|
45388
|
-
|
|
20
|
45390
|
-
|
|
25
|
45392
|
-
|
|
32
|
45394
|
-
|
|
40
|
45396
|
-
|
|
50
|
45398
|
-
|
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия) серия «LONDON» для газа, исполнение алюминиевая ручка-бабочка арт. ITO68, резьба FF (внутренняя - внутренняя)
/
|
DN, мм
|
артикул
|
|
|
10
|
45060
|
-
|
|
15
|
45061
|
-
|
|
20
|
45062
|
-
|
|
25
|
45063
|
-
|
/
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия) серия «LONDON» для газа, исполнение алюминиевая ручка-бабочка арт. ITO69, резьба МF (внутренняя - наружная)
|
DN, мм
|
артикул
|
Цена, руб. с НДС
|
|
10
|
45064
|
-
|
|
15
|
45065
|
-
|
|
20
|
45066
|
-
|
|
25
|
45067
|
-
|
/
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия) для газа серия «LONDON» арт.ITO66 , с накидной гайкой («Американка»), прямой
|
DN, мм
|
артикул
|
Цена, руб. с НДС
|
|
15
|
45283
|
-
|
|
20
|
45284
|
-
|
|
25
|
45285
|
-
|
/
/
/
|
|
|
|
|
|
|
|
|
|
