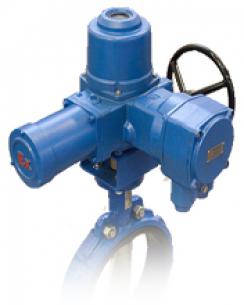

Электроприводы однооборотные ГЗ-ОФ
ГЗ ЭЛЕКТРОПРИВОД (Россия)
|
|
Посадочное место поворотных дисковых затворов VITECH полностью адаптировано под электроприводы ГЗ-ОФ !
Приводы ГЗ-ОФ предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулирующих и управляющих устройств.Однооборотные электроприводы
ГЗ-ОФ применяются для трубопроводной арматуры с диапазонами поворотов рабочего органа
от 00 до 3000. Электроприводы ГЗ-ОФ обеспечивают надежное управление поворотными затворами, шаровыми кранами и другой подобной арматурой.
Характеристики ГЗ-ОФ:
|
|
Электроприводы типа ГЗ-ОФ относятся
к классу ремонтируемых изделий.
Установочное положение электроприводов – любое
(кроме положения клемной колодкой вниз).
Электроприводы рассчитаны для работы
в повторно-кратковременном режиме
по S2 по ГОСТ 183-74
с продолжительностью включения 15 мин.
Питание осуществляется от трехфазной
сети переменного тока, напряжением 380В
и частотой 50Гц.
Для обеспечения дистанционного управления
электроприводами типа ГЗ-ОФ, а также для
получения полной информации о состоянии
(положении) затвора арматуры,
заводом-изготовителем рекомендуется применять
блок управления БУЭП (производства
ГЗ-ЭЛЕКТРОПРИВОД - в комплект поставки не входит)соответствующей модификации.Номинальный крутящий
момент настраивается на заводе-изготовителе.
|
1. Редуктор электропривода ГЗ-ОФ расположен
в компактном водонепроницаемом корпусе,
прочность которого рассчитана на развиваемые
электроприводом усилия.
2. Электроприводы ГЗ-ОФ выпускаются
как в общепромышленном,
так и во взрывобезопасном исполнении
по стандарту EXdllBT4.
3. Корпусы электроприводов ГЗ-ОФ
(в том числе и взрывобезопасных)
выпускаются со степенью защиты IP 65
и способны обеспечить полную защиту
от пыли и влаги. По отдельному заказу
возможно изготовление корпусов
со степенью защиты IP67, IP68.
4. Переход из ручного режима
в режим работы от электродвигателя
осуществляется полностью автоматически
и рычаг переключения режима не предусмотрен.
|
|
|
Таблица соответствия электроприводов ГЗ-ОФ дисковым поворотным затворам VITEСH
|
Тип затвора VITECH, ду
|
PN, кгс/см2
|
Тип привода
|
Необходимый крутящий момент
|
Тип присоединения
|
Тип штока
|
|
1GH28L/N (диск чугун/сталь), ду50
|
16
|
ГЗ-ОФ-5/5,5К
|
14,9
|
F07
|
11х11
|
|
1GH28L/N (диск чугун/сталь), ду65
|
16
|
ГЗ-ОФ-5/5,5К
|
21,6
|
F07
|
11х11
|
|
1GH28L/N (диск чугун/сталь), ду80
|
16
|
ГЗ-ОФ-45/11К
|
33
|
F07
|
11х11
|
|
1GH28L/N (диск чугун/сталь), ду100
|
16
|
ГЗ-ОФ-45/11К
|
48,9
|
F07
|
14х14
|
|
1GH28L/N (диск чугун/сталь), ду125
|
16
|
ГЗ-ОФ-80/21К
|
78,8
|
F07
|
14х14
|
|
1GH28L/N (диск чугун/сталь), ду150
|
16
|
ГЗ-ОФ-110/11М
|
102,5
|
F07
|
17х17
|
|
1GH28L/N (диск чугун/сталь), ду200
|
16
|
ГЗ-ОФ-200/14М
|
191,8
|
F10
|
22х22
|
|
1GH28L/N (диск чугун/сталь), ду250
|
16
|
ГЗ-ОФ-300/28М
|
322,8
|
F10
|
22х22
|
|
1GH28L/N (диск чугун/сталь), ду300
|
16
|
ГЗ-ОФ-630
|
490
|
F10
|
31,6
|
|
|
|
|
1GH28L/N (диск чугун/сталь), ду350
|
16
|
ГЗ-ОФ-630
|
688
|
F10
|
31,6
|
|
1GH28L/N (диск чугун/сталь), ду400
|
16
|
ГЗ-ОФ-1200
|
944
|
F14
|
33,15
|
|
1GH28L/N (диск чугун/сталь), ду450
|
16
|
ГЗ-ОФ-1200
|
1265
|
F14
|
38
|
|
1GH28L/N (диск чугун/сталь), ду500
|
16
|
ГЗ-ОФ-1600
|
1688
|
F14
|
41,5
|
|
1GH28L/N (диск чугун/сталь), ду600
|
16
|
ГЗ-ОФ-2500
|
2638
|
F16
|
50,65
|
|
1GH28L/N (диск чугун/сталь), ду700
|
16
|
ГЗ-ОФ-5000
|
3989,7
|
F25
|
55
|
|
1GH28L/N (диск чугун/сталь), ду800
|
16
|
ГЗ-ОФ-5000
|
5231,81
|
F25
|
63,35
|
|
1GH28L/N (диск чугун/сталь), ду900
|
16
|
ГЗ-ОФ-10000
|
6572
|
F25
|
75
|
|
1GH28L/N (диск чугун/сталь), ду1000
|
16
|
ГЗ-ОФ-10000
|
9525,6
|
F25
|
85
|
Для соединительных кабелей электропитания и индикации
предусмотрены два сальниковых ввода G 1 1/4″.
Присоединение электропривода к арматуре – фланцевое, по ISO 5211.
|
|
|
|
|
|
|
|
|
|
|
|
|
Электроприводы позволяют осуществлять:
• открытие и закрытие затвора арматуры с дистанционного пульта управления;
• ручное управление затвором арматуры с помощью маховика ручного дублера при отсутствии
электропитания;
• переход электропривода из положения ручного управления на управление от электродвигателя
без переключения;
• автоматическое отключение электродвигателя при достижении предварительно установленной
величины крутящего момента, а также в случае аварийного заклинивании штока затвора арматуры, двухсторонней муфтой ограничения крутящего момента в процессе хода на открытие или закрытие;
• сигнализацию на диспетчерском пульте управления конечных положений затвора арматуры и при срабатывании муфты ограничения крутящего момента;
• автоматическое отключение электродвигателя конечными микровыключателями электропривода при достижении затвором арматуры установленного угла поворота;
• установка и настройка угла поворота выходного вала электропривода в пределах до 90° ± 5° *;
• указание крайних и промежуточных положений затвора арматуры на диске местного индикатора
положения затвора арматуры;
• простую настройку ограничителя хода выходного вала при монтаже электропривода;
• защиту электродвигателя от перегрева при перегрузках (tкрит.- 120°С);
• включение в состав системы АСУТП, используя промежуточные микровыключатели электропривода;
|
|
|
|
|
|
|
|
|
|
