Продукция
задвижки чугунные ___

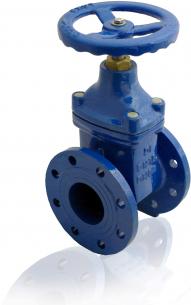

Задвижка чугунная фланцевая с обрезиненным клином «VITECH» (Словакия)

Задвижка чугунная  с обрезиненным клином «VITECH» , область применения:

питьевая, чистая вода, морская вода, воздух и другая неагрессивная среда.
Не применяются: масло, газ

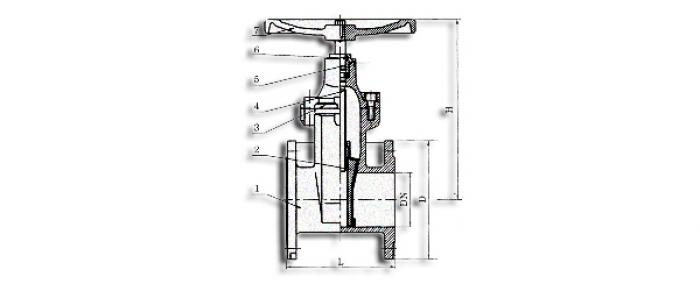

Задвижка чугунная «VITECH» , материал исполнения:



1- Корпус – чугун GG 25 / чугун с шаровидным графитом GGG50

2- Клин – чугун с шаровидным графитом GGG50, прокл. EPDM резина

3- Крышка - чугун GG 25 / чугун с шаровидным графитом GGG50

4- Шпиндель – нержавеющая сталь

5- O-кольцо – EPDM резина

6- Гайка – латунная

7- Штурвал - чугун GG 25 / чугун с шаровидным графитом GGG50
Параметры чугунной задвижки «VITECH»:

Ду  50  - 300,
Tmin =  -10 ºC , Tmax  =  +70 ºC ,  Pmax =  1,6 MPa

Техническая спецификация по чугунной задвижке «VITECH»:
Размеры:      DIN 3352-4   Фланец: STN EN 1092-2
Строительная длина: STN EN 558-1,
серия размеров14
Отделка поверхности: внутренняя и внешняя лакировка
плавленым эпоксидным порошком с толщиной не менее 250 μm.
Чугунная задвижка «VITECH» фланцевая с обрезиненным клином.
арт. 1GH004

Таблица размеров чугунной задвижки «VITECH»



DN
L
[мм]
H
[мм]
Размеры фланца
Вес,
[кг]
Kv-велич.
[m3/h]
D [мм]
Кол. отв
Ø отв [мм]
Ø шаг отв на фл. [мм]
50
150
255
165
4
18
125
16
40
65
170
320
185
4
18
145
18
63
80
180
335
200
8
18
160
21
100
100
190
350
220
8
18
180
29
145
125
200
450
250
8
18
210
43
220
150
210
500
285
8
22
240
52
320
200
230
600
340
12
26
295
72
-
250
250
660
405
12
26
355
105
-
300
270
750
460
12
26
410
155
-









Прайс – лист на задвижку чугунную фланцевую «VITECH»





Ду,

мм

Задвижка чугунная «VITECH» 1GH004

артикул

Цена / руб. с НДС

40

4718

-

50

4720

-

65

4719

-

80

4721

-

100

4222

-

125

4723

-


-

200

4725

-

250



-

300

7726

-


Задвижка чугунная фланцевая «VITECH». PN 16.   t = 70˚С.

/
